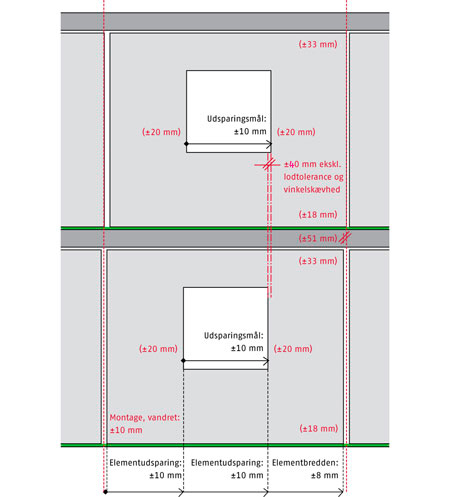

A2.2.1 Eksempel på udsparinger i vægge, flugt over hinanden inkl. montagetolerancer

2. udgave af 2. november 2015

Hvor går grænsen, Letbetonelement

Elementhøjde er sat til 2,5 m
Breddetolerance på element: ±8 mm
Vinkelskævhed: 2 mm/0,5 m (10 mm ved h = 2,5 m)
Montagetolerance lod: 2 mm/m (5 mm ved h = 2,5 m)
Vandret placeringstolerance: ±10 mm



Bemærkninger
De angivne plus-/minustolerancer skal forstås som den samlede maksimalt tilladelige tolerance i de tilfælde, hvor de tilladelige plus-/ minustolerancer for de enkelte bygningskomponenter med tilhørende arbejdsoperationer falder ud til samme side og i maksimalt omfang. Sådanne ophobninger af plus- eller minustolerancer er mulige i enkelte tilfælde i et bygningsværk, men dog mindre sandsynlige.

Under projekteringen skal der, jf. den tidligere standard ”DS 1050, Tolerancer i byggeriet. Anvendelse af måltolerancer”, tages højde for de angivne maksimale tolerancer, i produktion og i montagen af elementer, hver for sig, ved anvendelse af formlen:



For at kunne overholde de angivne tolerancer kan tildannelse på byggepladsen være nødvendig.
