A2.2.3 Udsparinger i vægge, flugt over hinanden inkl. montagetolerancer i vandret plan, men ekskl. lodtolerance

2. udgave af 2. november 2015

Hvor går grænsen, Træelement

Lette vægelementer

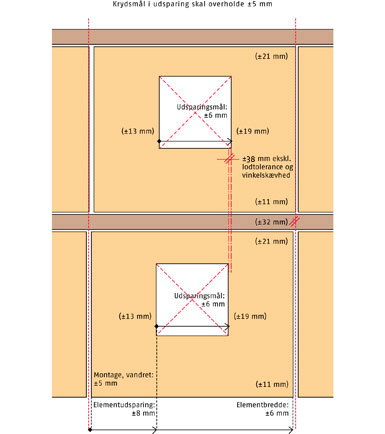

Udsparinger i vægge, flugt over hinanden inkl. montagetolerancer i vandret plan, men ekskl. lodtolerance og vinkelskævhed.

Eksempel
Toleranceklasse NT (normal)
Elementhøjde er sat til 2,5 m.
Breddetolerance på element: B > 3,6 og < 7,2 m = ±6 mm
Vinkelskævhed, krydsmål: Diagonal > 3,6 og < 7,2 m = ±5 mm
Montagetolerance lod: 2 mm/m (5 mm ved h = 2,5 m)
Vandret placeringstolerance: ±5 mm





Bemærkninger
De angivne plus-/minustolerancer skal forstås som den samlede maksimalt tilladelige tolerance i de tilfælde, hvor de tilladelige plus-/minustolerancer for de enkelte bygningskomponenter med tilhørende arbejdsoperationer falder ud til samme side og i maksimalt omfang. Sådanne ophobninger af plus- eller minustolerancer er mulige i enkelte tilfælde i et bygningsværk, men dog mindre sandsynlige.

Under projekteringen skal der, jf. den tidligere standard ”DS 1050, Tolerancer i byggeriet. Anvendelse af måltolerancer”, tages højde for de angivne maksimale tolerancer, i produktion og i montagen af elementer, hver for sig, ved anvendelse af formlen:
