A2.4.2 Store pladeelementer, forspændte eller med slap armering

Hvor går grænsen, Betonelement



Bemærkninger
De angivne plus-/minustolerancer skal forstås som den samlede maksimalt tilladelige tolerance i de tilfælde, hvor de tilladelige plus-/minustolerancer for de enkelte bygningskomponenter med tilhørende arbejdsoperationer falder ud til samme side og i maksimalt omfang. Sådanne ophobninger af plus- eller minustolerancer er mulige i enkelte tilfælde i et bygningsværk, men dog mindre sandsynlige.

Under projekteringen skal der, jf. den tidligere standard ”DS 1050, Tolerancer i byggeriet. Anvendelse af måltolerancer”, tages højde for de angivne maksimale tolerancer, i produktion og i montagen af elementer, hver for sig, ved anvendelse af formlen:



Eksempel

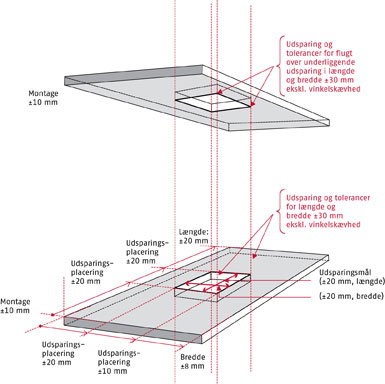

Udsparinger i dæk, flugt over hinanden inkl. montagetolerancer i vandret plan, men ekskl. elementets vinkelskævhed.
Eksempel:
Normal toleranceklasse (NT)
Breddetolerance på element ved B ≤ 2,4 m: ±8 mm
Længdetolerance på element ved L ≤ 14,4 m: ±20 mm
Vinkelskævhed: L > 1 m, 2 mm/0,5 m (10 mm ved h = 2,5 m)
Montage, vandret placeringstolerance: ±10 mm
